  2. Olfer | CBU-DA-1P

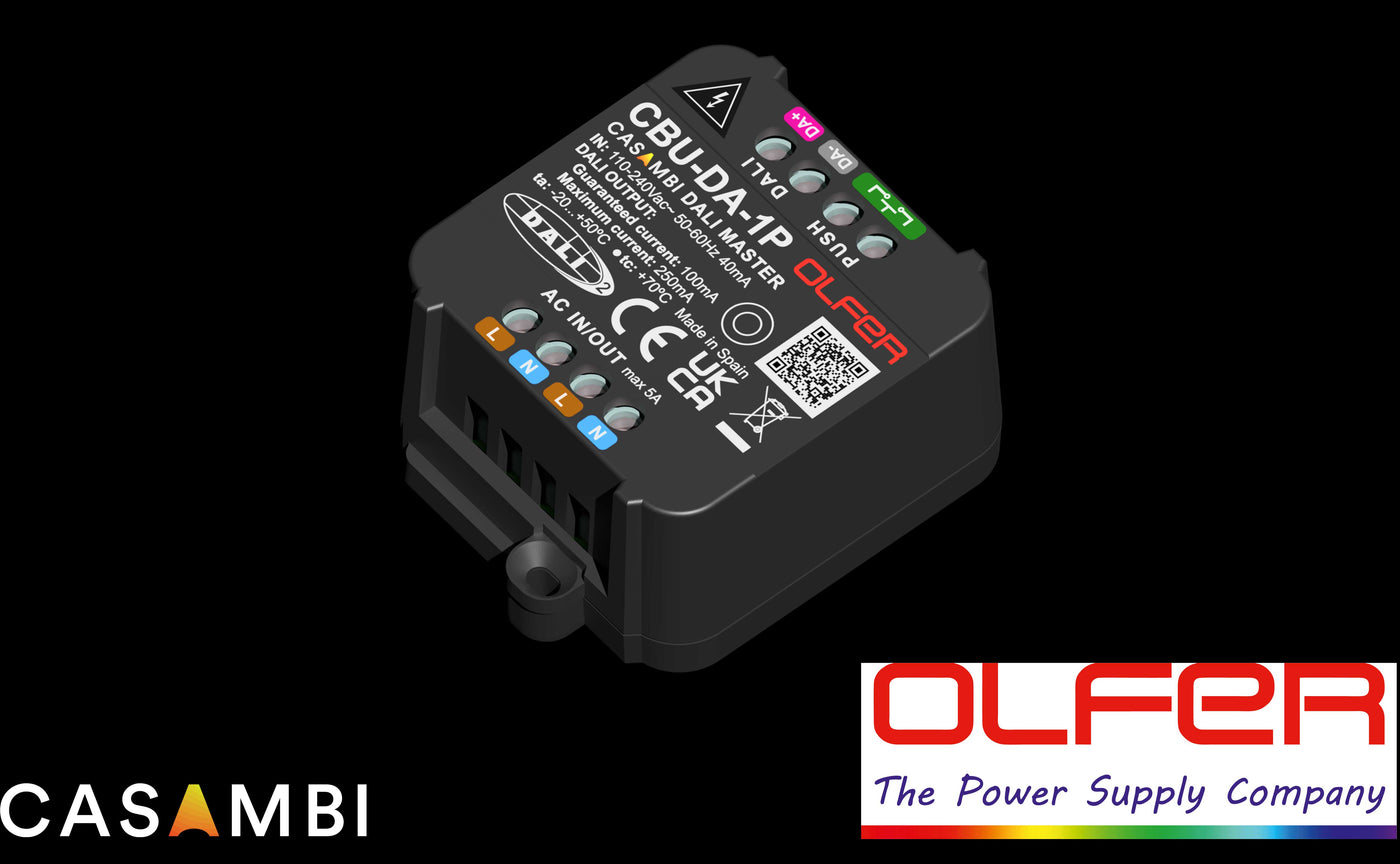

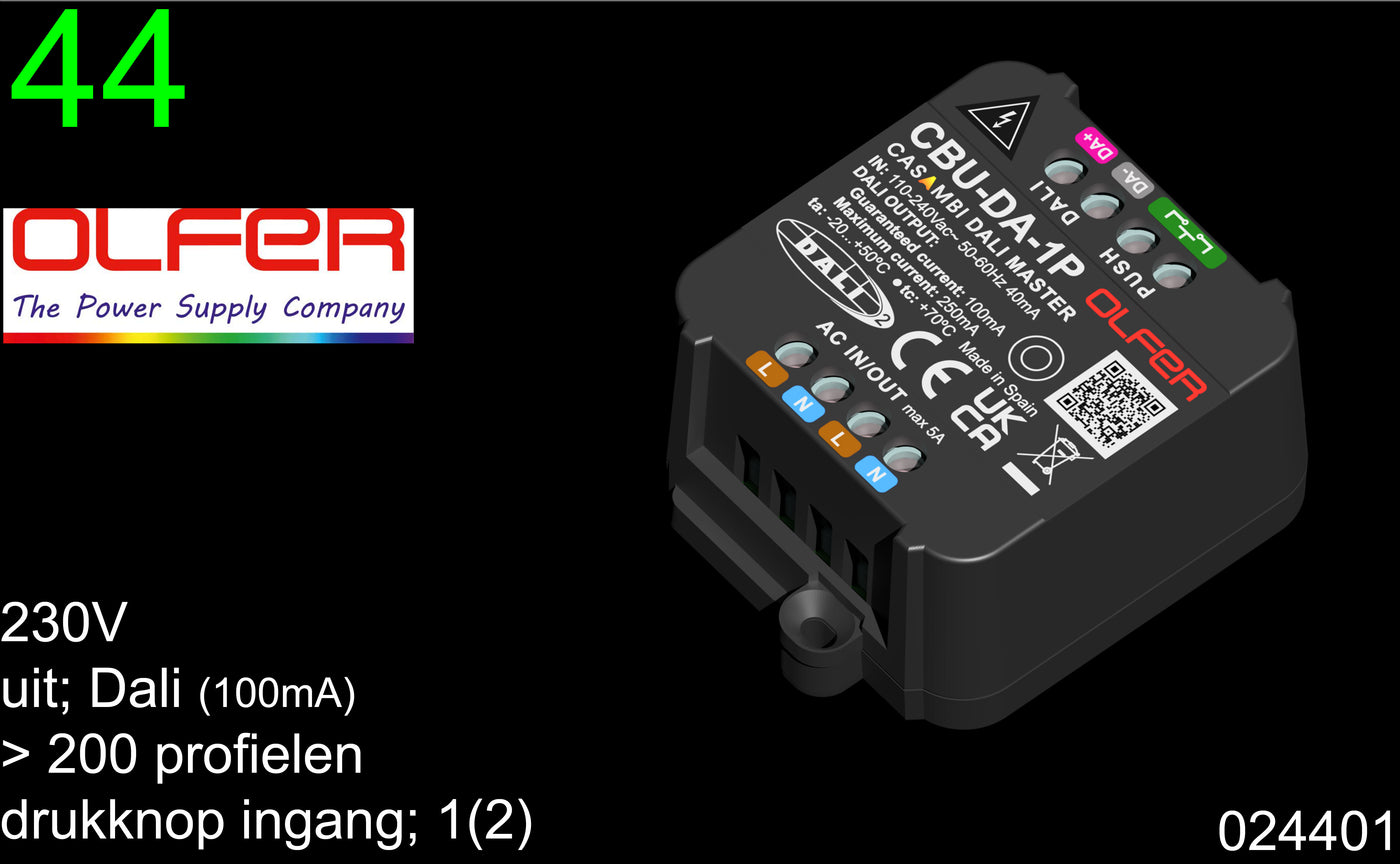

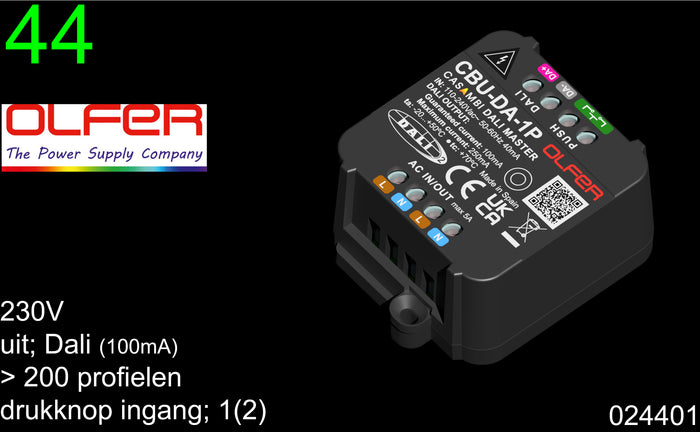

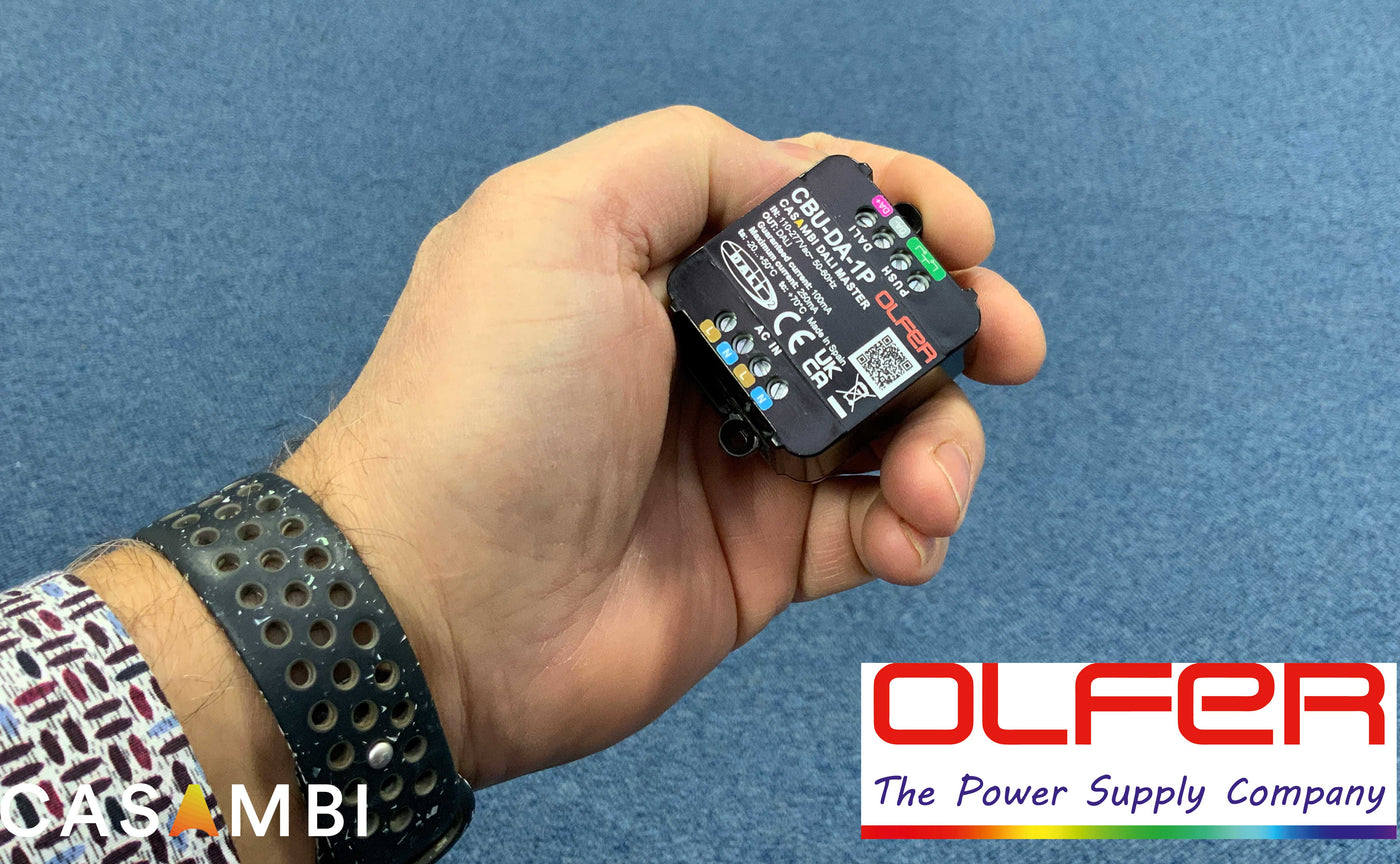

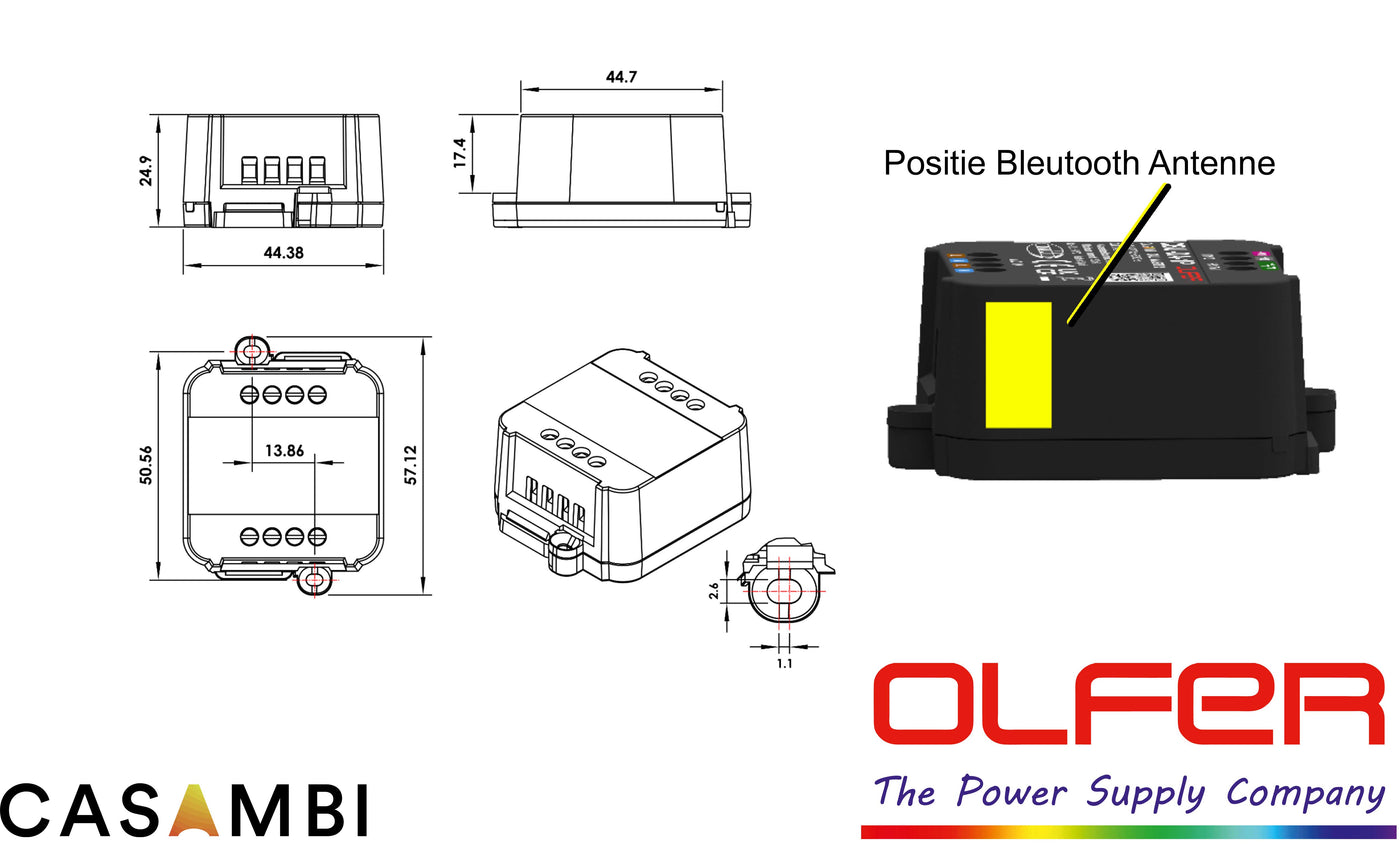

De Olfer CBU-DA-1P is een veelzijdige Casambi naar DALI-interface met geïntegreerde DALI-busvoeding van 100 mA. Hiermee kunnen maximaal 50 DALI LED-drivers worden aangestuurd, zowel via broadcast als met maximaal 8 afzonderlijke DALI-adressen of groepen.

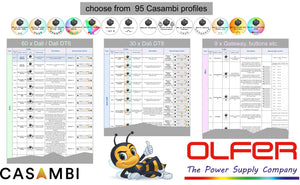

Dankzij meer dan 200 beschikbare Casambi-profielen ondersteunt de interface uiteenlopende toepassingen, waaronder DT6, DT8, Tunable White, RGBW en DALI-gatewayfunctionaliteit. Daarnaast beschikt de module over een potentiaalvrije drukknopingang en ondersteuning voor DALI-2 bewegings- en lichtsensoren.

De uitgebreide profieloverzichten en bijbehorende aansluitschema's vindt u in de tabbladen hieronder.

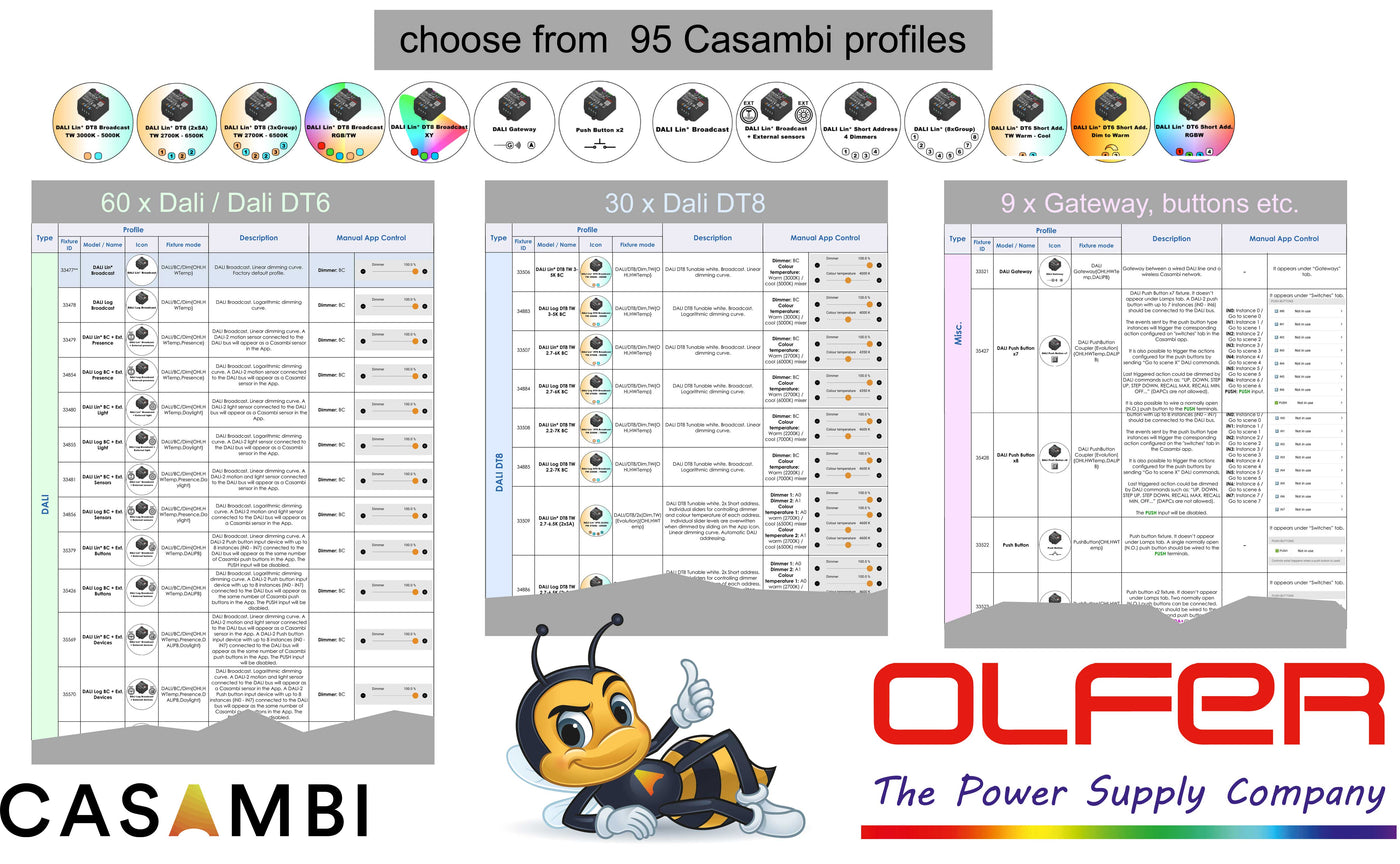

Hieronder staan de DALI en DALI-DT6 Casambi profielen. De blauwe vierkantjes aan de rechterzijde verwijzen naar de bijbehorende elektrische schema's die in een apart TAB-blad hierboven staan.














Hieronder staan de Dali DT8 Casambi profielen. De blauwe vierkantjes aan de rechterzijde verwijzen naar de bijbehorende elektrische schema's die in een apart TAB-blad hierboven staan.






Hieronder staan de GATEWAY en drukknoppen profielen. De blauwe vierkantjes aan de rechterzijde verwijzen naar de bijbehorende elektrische schema's die in een apart TAB-blad hierboven staan.



Hier ziet u de aansluitschema's die bij de beschikbare profielen behoren. In de eerste drie tab-bladen staan alle profielen met daarachter de verwijzingen naar de schema's hieronder.



cbu-da-1p_casambi_fixture_profiles_en-v1.2
deze PDF die betrekking heeft op de 96 profielen die staan weergegeven in de eerste 3 tab-bladen.

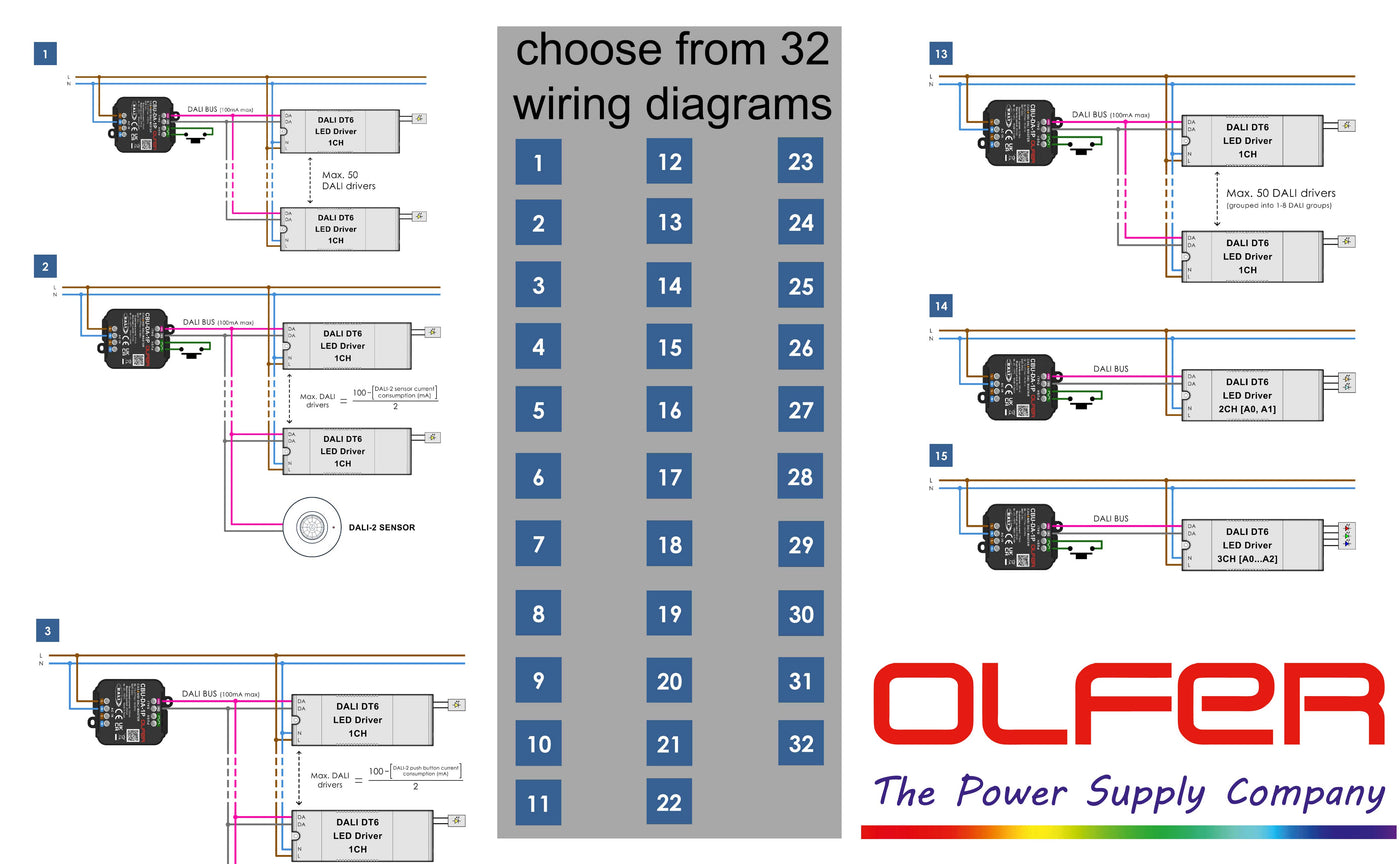

cbu-da-1p_wiring_diagrams_en-v1.2
deze PDF heeft betrekking op de 32 bedrading schema's.

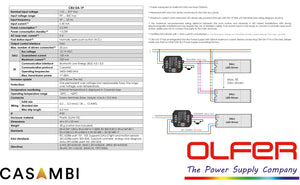

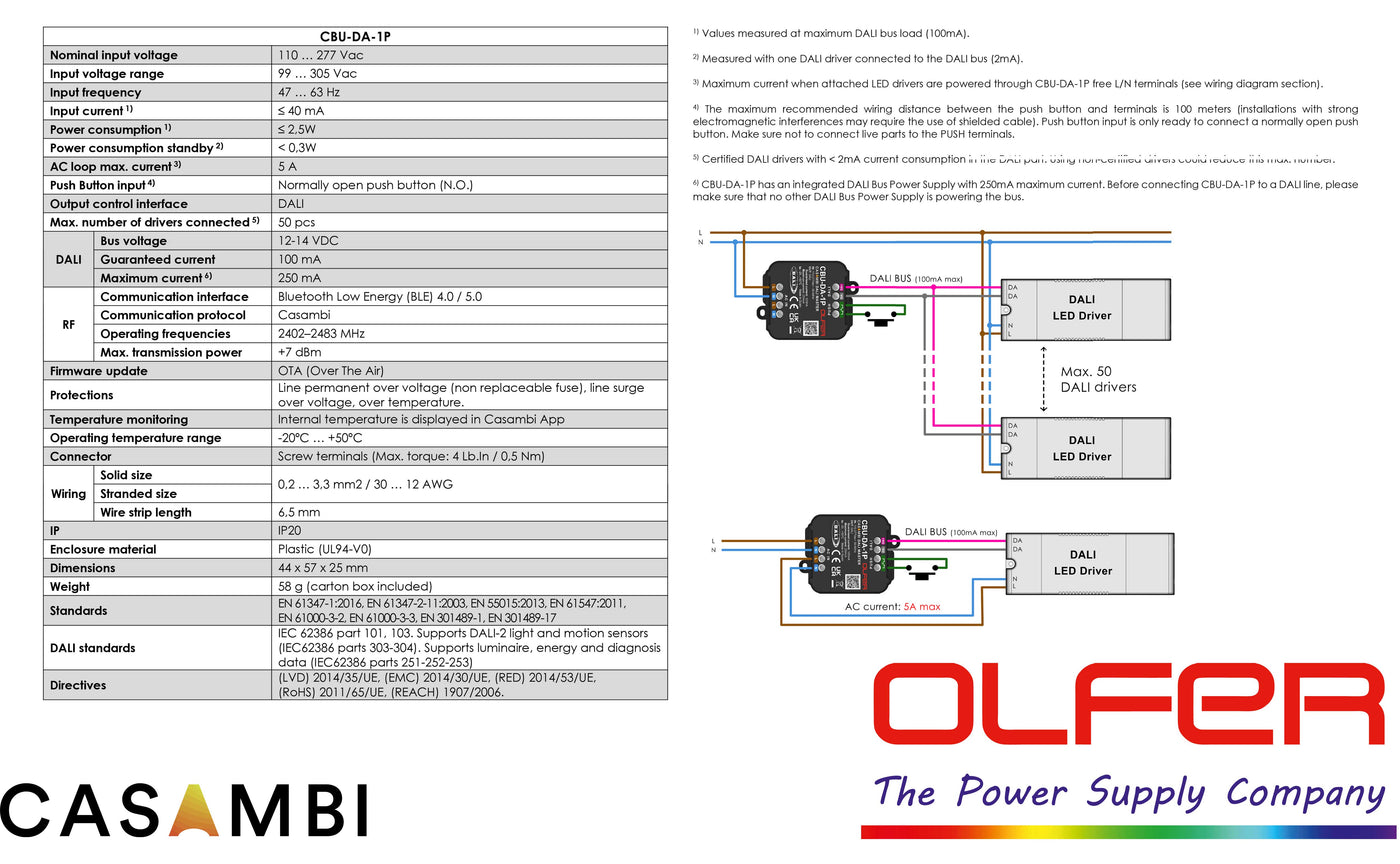

cbu-da-1p_datasheet_en-v1.1
deze PDF is een introductie met Datasheet


cbu-da-1p_dali_groups_management_en-v1.0
Deze handleiding beschrijft de procedure om het grootste aantal DALI-apparaten te besturen en er het maximale uit te halen van de CBU-DA-1P door DALI-groepen te besturen met behulp van de Casambi-groepsarmatuur profielen.

cbu-da-1p_dali_settings_en-v1.0
In deze handleiding worden de verschillende functies van de DALI-menu's uitgelegd: "Unit instellingen" en "Adres instellingen", Deze kunt u vinden in de sectie "details".
