Hoe werkt de KNX-Casambi Gateway?

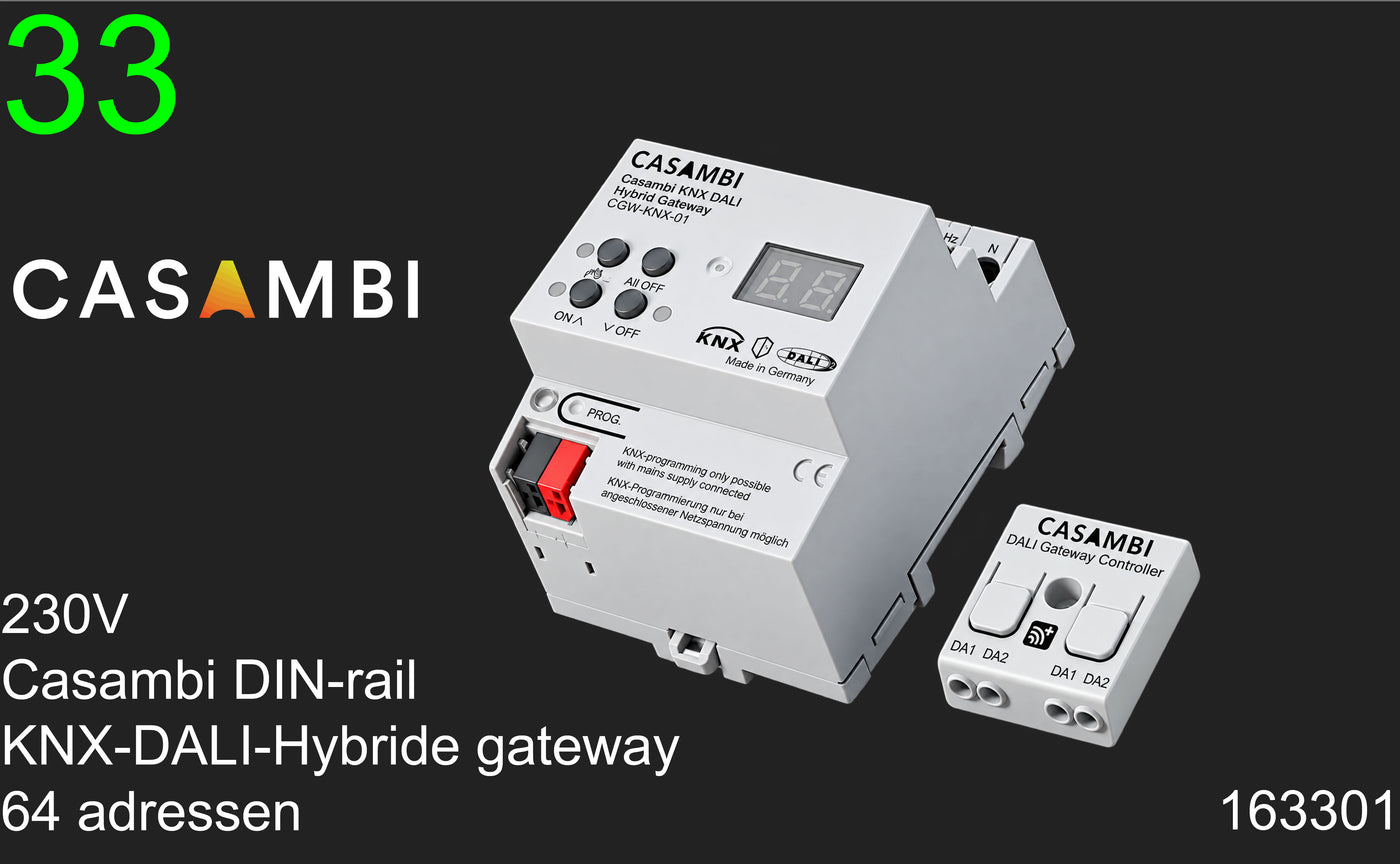

De Casambi KNX DALI Hybrid Gateway maakt het mogelijk om draadloze Casambi-verlichting individueel aan te sturen vanuit een KNX-installatie. De gateway vormt de verbinding tussen de bekabelde KNX-wereld en het draadloze Casambi Bluetooth Mesh-netwerk. Voor de KNX-installatie worden de aangesloten Casambi-armaturen gepresenteerd als afzonderlijk adresseerbare DALI-apparaten. Hierdoor kunnen KNX-integratoren Casambi-verlichting opnemen in hun bestaande KNX-projecten.
De KNX-DALI Gateway ontvangt opdrachten vanuit het KNX-systeem en communiceert via de DALI-verbinding met de meegeleverde CBU-DCS-LR. Deze controller verzorgt vervolgens de draadloze communicatie met het Casambi-netwerk. De CBU-DCS-LR wordt geleverd met een speciaal Casambi-gatewayprofiel en maakt deel uit van de complete gatewayoplossing.
2. Single of Dual Gateway
De KNX-Casambi Gateway is verkrijgbaar in twee uitvoeringen. Beide uitvoeringen gebruiken dezelfde DIN-railbehuizing.
| Eigenschap | Single | Dual |
|---|---|---|
| Artikeltype | CGW-KNX-01-B | CGW-KNX-02-B |
| DALI-kanalen | 1 | 2 |
| Casambi-armaturen | Max. 64 | Max. 128 |
| Meegeleverde CBU-DCS-LR | 1 | 2 |
| DALI-voeding | Geïntegreerd | Geïntegreerd per kanaal |
| DIN-railbreedte | 72 mm | 72 mm |

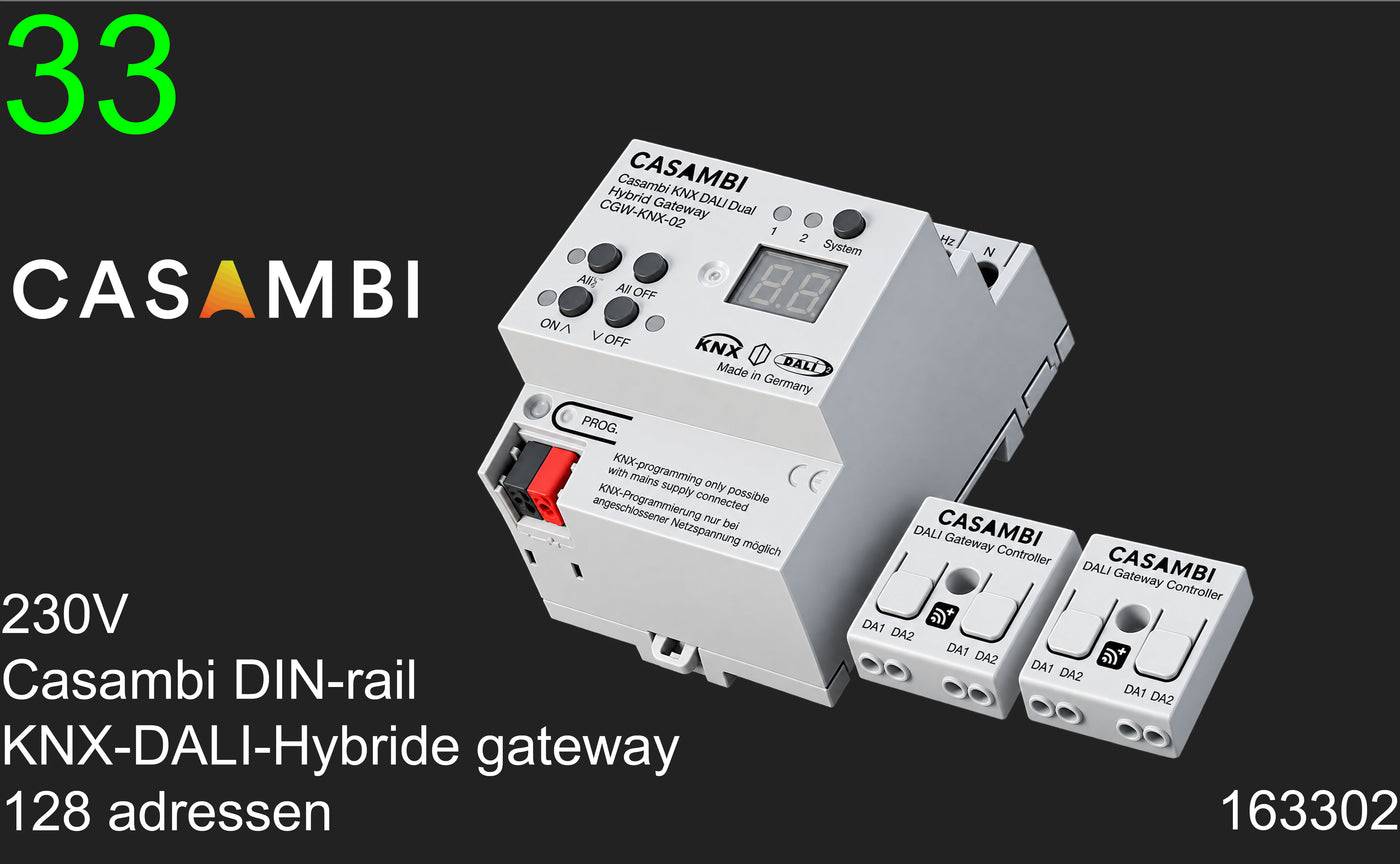

De Dual-uitvoering beschikt over twee onafhankelijke DALI-kanalen, ieder met een eigen CBU-DCS-LR. Daarmee kunnen maximaal 128 Casambi-armaturen worden aangestuurd, verdeeld over twee kanalen van maximaal 64 armaturen.
3. Configuratie en programmering
Voor de ingebruikname worden zowel de Casambi-omgeving als de KNX-installatie geconfigureerd.
Stap 1 – Casambi-netwerk
De Casambi-armaturen worden opgenomen in een Casambi-netwerk en geconfigureerd met de Casambi-app.
Stap 2 – Gateway Controller
De meegeleverde CBU-DCS-LR wordt met het Casambi-netwerk verbonden en vormt de draadloze interface voor de gateway.
Stap 3 – KNX-programmering
De KNX-integrator configureert de gateway in ETS met behulp van de KNX-productdatabase en de Casambi Device Configuration App (DCA).
Stap 4 – Bediening
Na configuratie kan de Casambi-verlichting vanuit de KNX-installatie worden bediend, bijvoorbeeld met KNX-schakelaars, bewegingssensoren of gebouwlogica.
De Casambi Device Configuration App (DCA) is een uitbreiding voor de ETS-programmeeromgeving. Het is geen afzonderlijke mobiele app. De benodigde KNX-productdatabase en DCA zijn beschikbaar via de documentatie bij dit artikel.
4. Wat is het verschil met Casambi Salvador?
Hoewel beide systemen gebruikmaken van DALI en Casambi, is hun functie vrijwel tegengesteld.
| Systeem | Wat wordt gekoppeld? | Resultaat |
|---|---|---|
| Casambi Salvador | Bekabelde DALI-drivers naar Casambi | DALI-armaturen worden individueel zichtbaar in Casambi |
| CBU-DCS-LR | DALI-communicatie met een Casambi-netwerk | Interface tussen een DALI-controller en Casambi |
| KNX DALI Hybrid Gateway | Casambi-verlichting naar KNX | Casambi-armaturen worden individueel adresseerbaar vanuit KNX |
Casambi Salvador brengt bekabelde DALI-verlichting naar Casambi.
De KNX DALI Hybrid Gateway brengt draadloze Casambi-verlichting naar KNX.
Een standaard CBU-DCS-LR kan eveneens worden gebruikt als DALI-interface voor Casambi. De KNX DALI Hybrid Gateway combineert echter een KNX-DALI-gateway, geïntegreerde DALI-voeding en speciaal geconfigureerde Casambi-controller(s) tot één complete oplossing.
5. Belangrijke installatie-informatie
De DIN-railgateway kan in een geschikte elektrische verdeler worden gemonteerd.
De CBU-DCS-LR verzorgt de Bluetooth-communicatie met het Casambi-netwerk. Plaats deze controller daarom in het Bleutooth netwerk.
De DALI-verbinding tussen de gateway en de meegeleverde CBU-DCS-LR is uitsluitend bedoeld voor de Gateway Controller. Op deze DALI-lijn mogen geen aanvullende DALI-sensoren of DALI-inputdevices worden aangesloten.
KNX-schakelaars en KNX-sensoren kunnen uiteraard wel onderdeel zijn van de KNX-installatie en via de gateway opdrachten aan de Casambi-verlichting geven.
6. Technische ondersteuning
Art4Light levert de KNX DALI Hybrid Gateway als complete Casambi-oplossing en ondersteunt de configuratie en werking van het Casambi-netwerk.
De KNX-projectering, ETS-programmering en integratie in het KNX-systeem worden uitgevoerd door de verantwoordelijke KNX-systeemintegrator.
De KNX DALI Hybrid Gateway combineert de flexibiliteit van draadloze Casambi-verlichting met de uitgebreide mogelijkheden van een bekabelde KNX-installatie. Een praktische oplossing voor projecten waarin beide systemen samenkomen.
