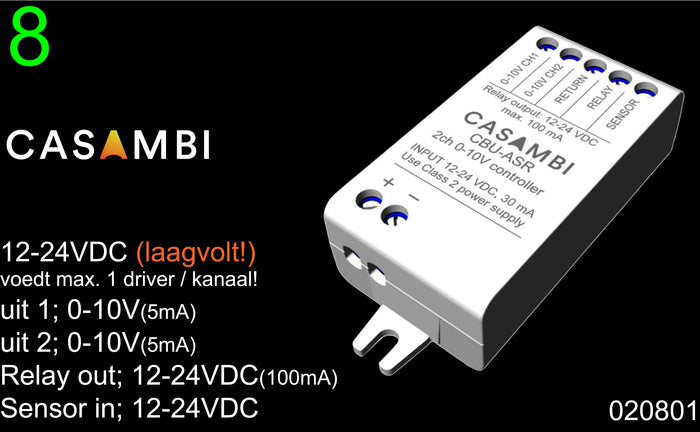

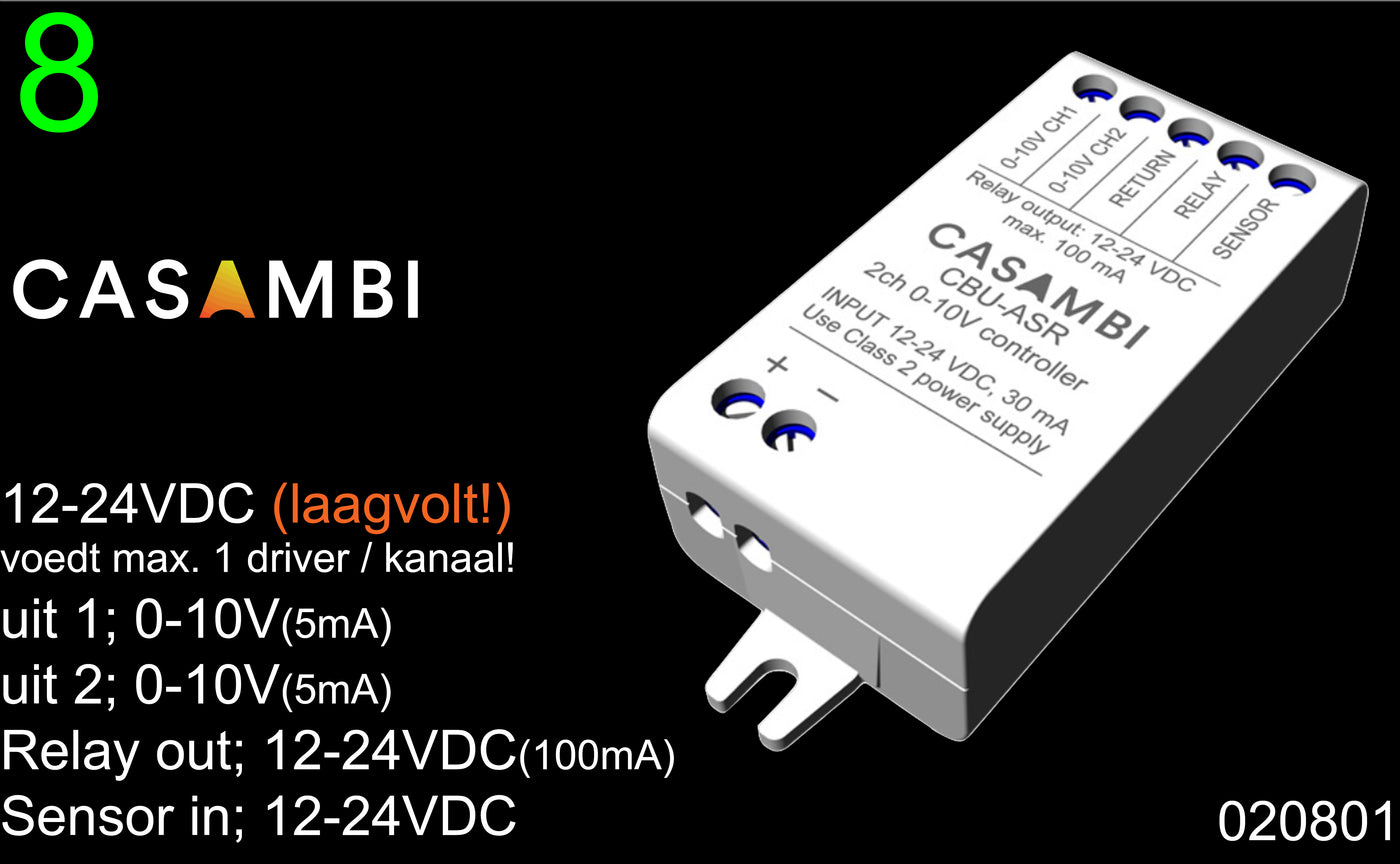

De aansluitspanning van CBU-ASR bedraagt 12VDC of 24VDC waarbij de uitgang van het relaiscontact dezelfde spanning aanneemt als de door u gekozen voedingsspanning. U mag niet meer dan 1 driver per 0-10V uitgang aansluiten.

Een veel gestelde vraag gaat over de 0-10V uitgang. Deze is bij 0% dimwaarde 0 Volt. Veel drivers echter schakelen de leds niet volledig uit bij 0 Volt en daar is de hulp uitgang voor bedoeld. Met dat contact (dat is uitgevoerd als transistor uitgang) kunt u een relais laten afvallen bij 0% dimwaarde. Het relais (dat moet zijn voorzien van een blusdiode over de spoel)  kan op zijn beurt dan weer uw drivers voorzien van 230V. U zou er ook voor kunnen kiezen een Solid-State-Relais te kiezen. Wij hebben diverse relais staan in onze CASAMBI ACCESSOIRES.

Op dit toestel is tevens een SENSOR ingang aanwezig. U kunt op deze ingang bijvoorbeeld een schemerschakelaar aansluiten van een ander merk die een schakelend contact heeft. Dat schakelende contact voedt u met de + van de voedingsspanning en de schakeldraad biedt u aan op de SENSOR ingang. In de Casambi app kunt u de SENSOR instellen. (zie het tabblad hiernaast; INSTELLEN)

Hier ziet u de beschikbare profielen van CBU-ASR. U kunt het profiel wijzigen net voordat u het interface aan uw netwerk toevoegt. Als u dit interface al hebt toegevoegd aan uw netwerk en u wilt het profiel wijzigen dient u deze eerst te ontkoppelen. Het wijzigen van profielen heeft direct gevolgen voor de weergave en de bediening in het lampenveld, daarom hebben wij enkele screenshots weergegeven;

Casambi CBU-ASR;

Hieronder tonen wij u hoe je een beweging sensor Casambi CBU-ASR kunt instellen. In het veld SENSOREN vindt u de sensor terug;

U ziet nu dat de sensor niet in gebruik is, en aangezien u hem wilt programmeren klikt u op die regel;

Klik nu nog een keer;

In ons voorbeeld gaan we nu de sensor programmeren dat hij bij BEWEGING een vooraf gemaakte scene zal gaan activeren;

Klik nu op de regel SCENES AANWEZIGHEID;

Selecteer de scene(s) die uitgevoerd moet(en) worden bij beweging (Het is mogelijk om meerdere scenes tegelijk uit te laten voeren);

Klik nu op KLAAR

Klik nog een keer op KLAAR;

Klik op TERUG;

U bent nu klaar en u ziet uw scene staan onder het pictogram;
