  3. Tridonic | basicDIM SR
Vorige product | Volgende product

De Tridonic basicDIM Wireless SR maakt het mogelijk om DALI-drivers draadloos aan te sturen via een Casambi-netwerk. Dankzij de ingebouwde DALI-busvoeding van 50 mA kunnen maximaal 25 DALI-drivers worden aangesloten, afhankelijk van hun stroomverbruik.

Afhankelijk van het gekozen Casambi-profiel kunnen maximaal vier DALI-drivers individueel worden aangestuurd of vier vooraf geconfigureerde DALI-groepen afzonderlijk worden bediend.

De module beschikt daarnaast over een 230V-ingang voor een impulsdrukker. Voor zelfstandige opbouwmontage is optioneel een afdekkap met trekontlasting verkrijgbaar.

In het tabblad OVERZICHT worden beide configuratiemethoden met praktische voorbeelden toegelicht.

PDF niet juist weergegeven? klik hier

Twee voorbeelden hoe u dit toestel kunt gebruiken ziet u hieronder in het overzicht.

In 'Voorbeeld 1' dient u de DALI drivers te programmeren met de Tridonic master configurator. In het profiel '4 Group / Preconfigured' hoeft u nadien alleen nog maar de Dali-bus te verbinden en kun u de groepen afzonderlijk van elkaar dimmen en schakelen.

U kunt ook 4 losse drivers met DALI aansluiten, waarna de adressen direct vanuit basiDIM worden weggegeven en dus direct apart van elkaar dimbaar zijn middels profiel 4xdim. Dit wordt weergegeven in 'Voorbeeld 2'.

Er zijn nog meer profielen zoals TW etc. en er is een mogelijkheid om een impulsdrukker aan te sluiten (230V ingang). een afdekkapje met trekontlasting is optioneel leverbaar.

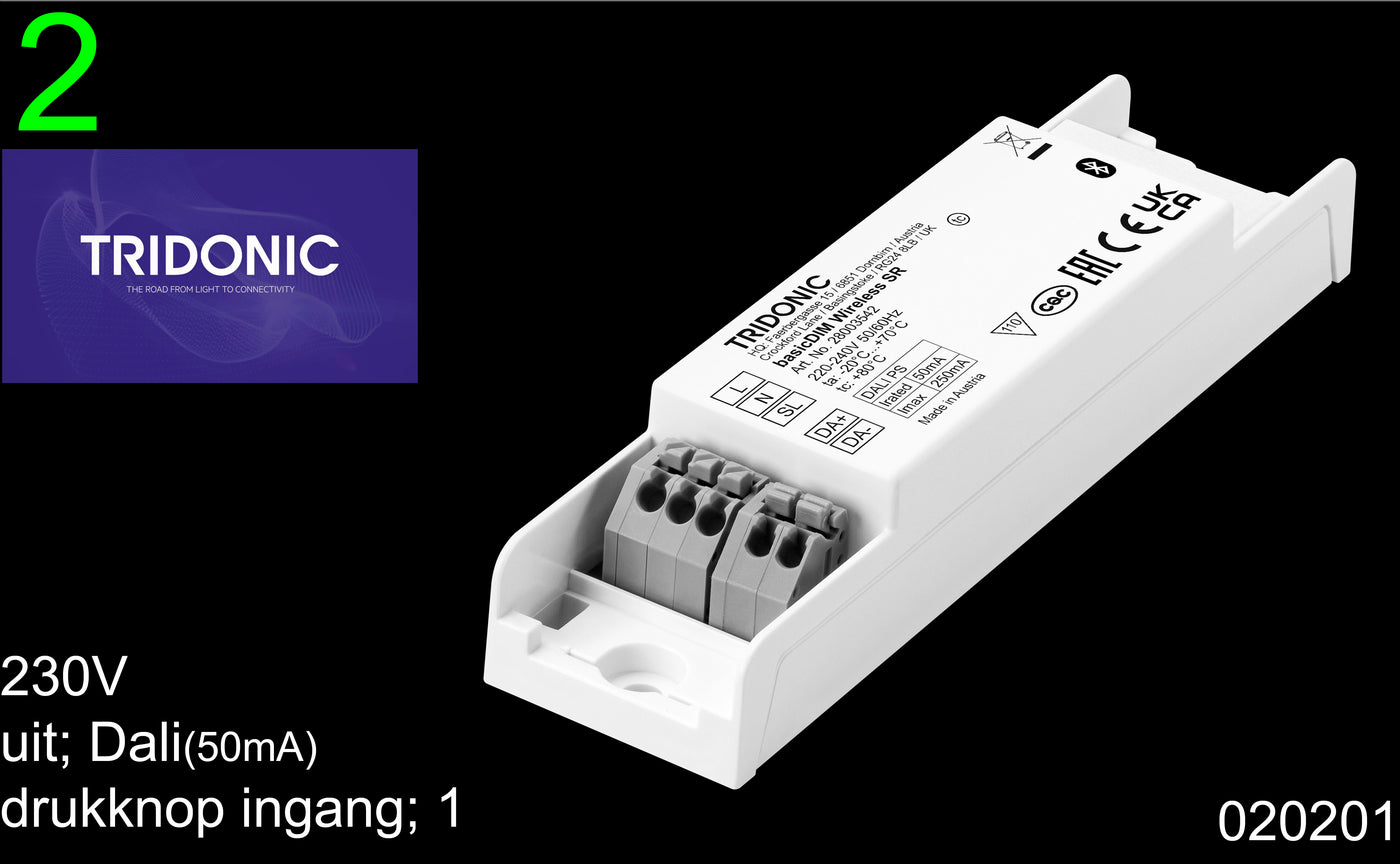

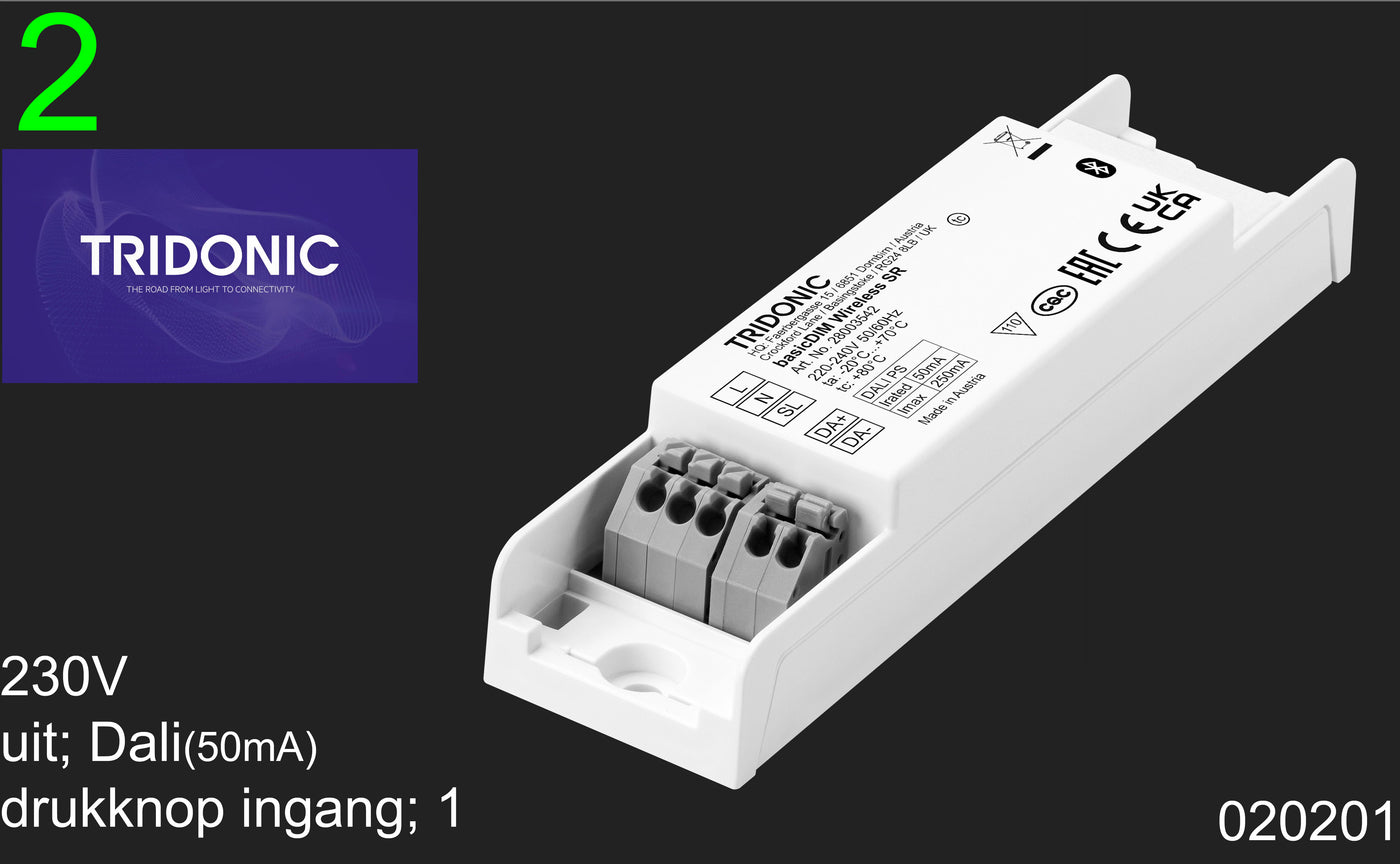

Tridonic Basicdim Wireless SR voor Casambi


TRIDONIC-Basicdim-wireless-SR
